    こんなアルミの輪っかを作りました。




    厚さは3.5mmと4mm

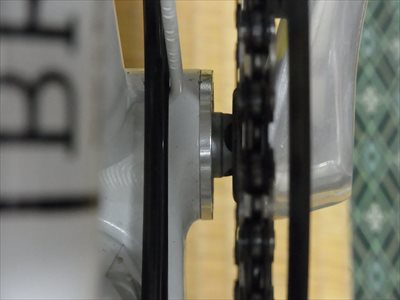

    これは右クランクのBB部分。BB軸が見ている細い分の隙間を小さくします。



    右BBカップにスペーサーを入れます。ただ単にスペーサーを入れると、クランクを含めたBB全体がBBハンガーに対してずれるだけなので隙間は変わりません。

    そこでBBカップと右側のベアリング外輪の間にも、同じ幅のスペーサを入れます。そうすれば右BBカップだけずれて、ベアリングやクランク軸の位置は変わりません。

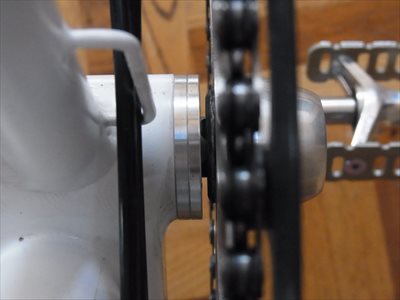

    結果このようになりました。

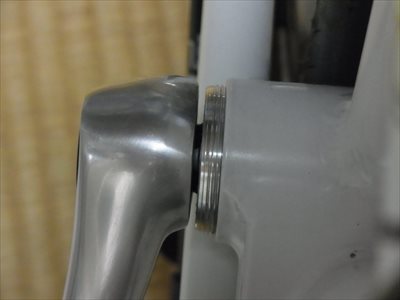

    左側はこのようになっています。



    やはりBB軸の見えている隙間を狭くしましょう。

    左BBカップとベアリングの間にスペーサーを入れると、

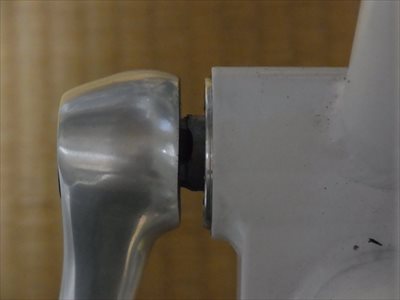

    このようになりました。



    おしまい☆



    PR
    ■ この記事にコメントする
    お名前
    タイトル
    文字色
    URL
    コメント
    パスワード
    		 Vodafone絵文字 i-mode絵文字 Ezweb絵文字
    ■ コメント一覧
    無題
    emoさん、おはようございます。

    美観向上のためのスペーサですか？
    相変わらず、細かい部分までこだわってますね。
    今度、ブロをじっくり拝見させて下さい。
    エンツォRさん / 2013/09/22(Sun) /
    Re:無題
    エンツォRおはようございます。

    これは実用性とか走りとかとは全く関係ない、自転車ではあんまりやらない改造ですでね。重くなるし。
    クルマでホイールにスペーサーを入れてツライチにするのと、一緒の感覚だと思います。
    　(2013/09/22)
    無題
    指輪作ったのかと思いました。機能美って最高の美しさかも。
    ＢＢとくれば思い出すのはブリジッド・バルドー、古いね＾＾☆
    やまびこさん / 2013/09/24(Tue) / URL
    Re:無題
    指輪だとするとかなりのサイズです。
    小さい方が31号、大きい方は64号くらいに相当します。

    あ、アルミや真鍮なら指輪も製作致します。ただの輪っかですけど。
    　(2013/09/25)
