    今回も工作です。

    ◆リアフレームクリップレバー
    以前リアフレームのリリースレバーを上に向けました。今回はこのレバー部分を作りました。






















    材料はPOM(ポリアセタール樹脂)です。POMはプラスチック材料の中ではある程度強度があり、切削加工しやすくて、仕上がりもきれいにできます。デルリンとかジュラコンという商品名で売られています。

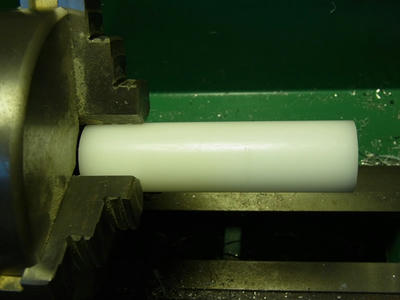

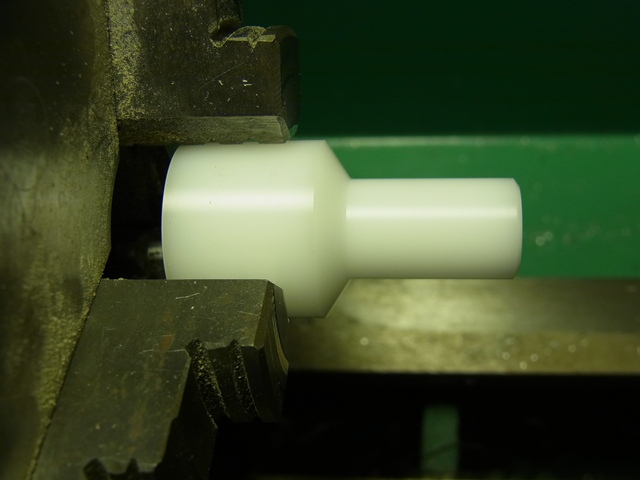

    φ23の材料を旋盤で段付きにの形状にしました。
    R0015796_R.JPG  R0015797_R.JPG

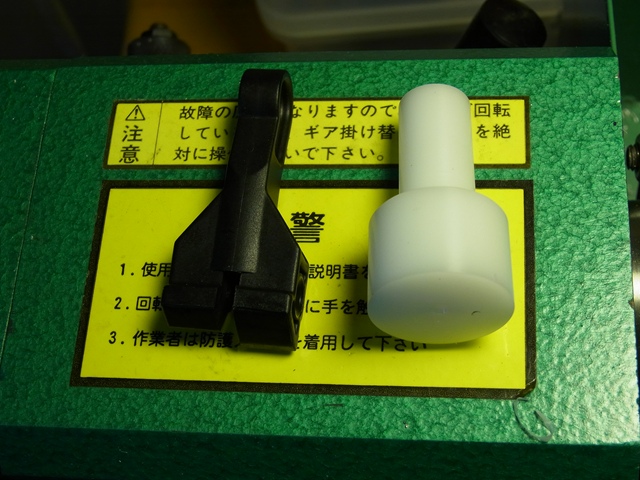

    左の黒い部品がオリジナルです。材質はABSのようですが、少ししっとりしてるような気もします。

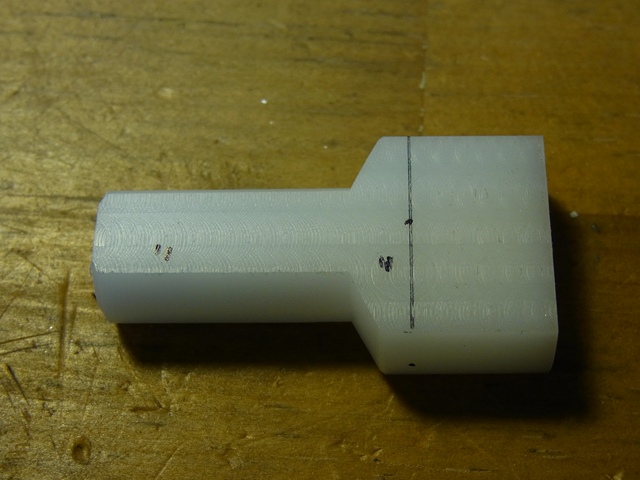

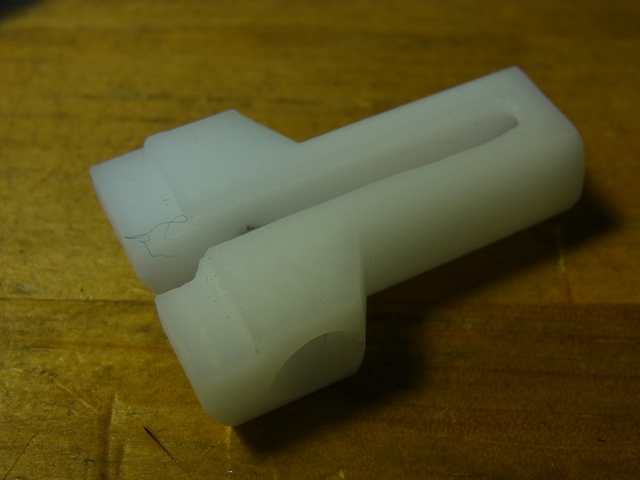

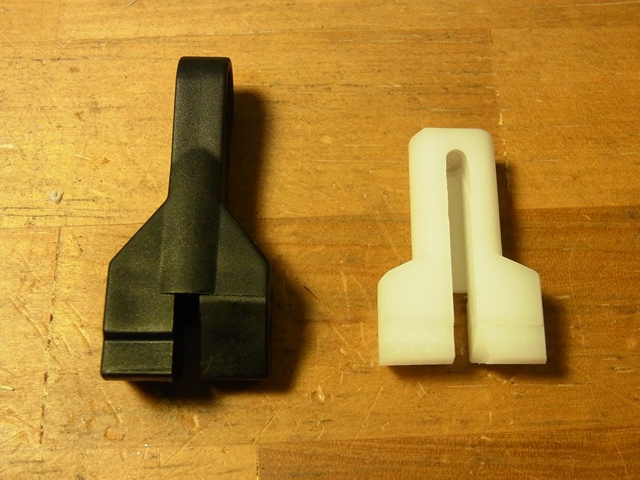

    段付きにしたものをフライスで10mm厚にしました。そのあとは金具の入る溝を入れたり、ばねの逃げを入れたり、外形を整えたり、ねじ穴をあけたりして完成。オリジナルより小さくしました。
    R0015799_R.JPG  R0015800_R.JPG

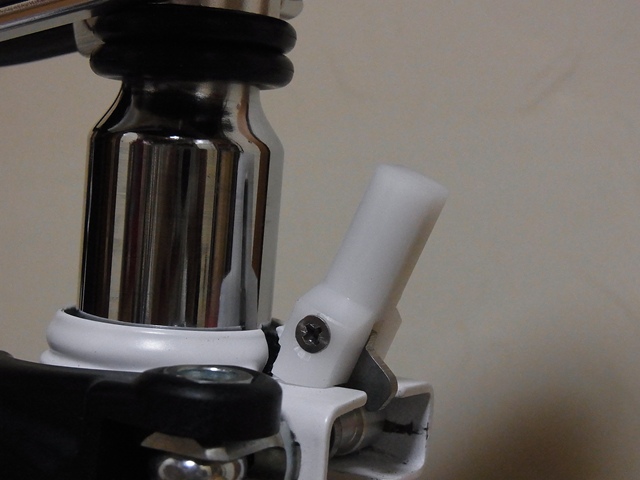

    取り付けました。フレーム色とも合っています。

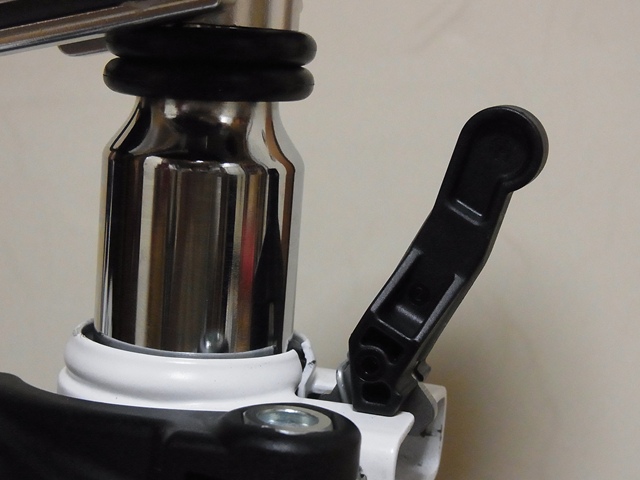

    高さは52mmから37mmになりました。中にフックの金具が通っているのでこれ以上短くするのは難しいです。
