    ひょんなことから輪友の自転車を組むことになりました。











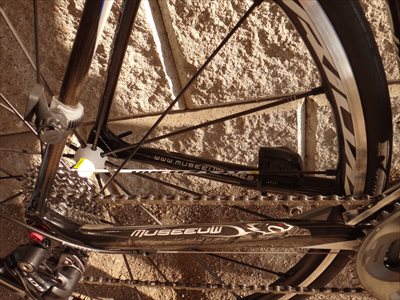

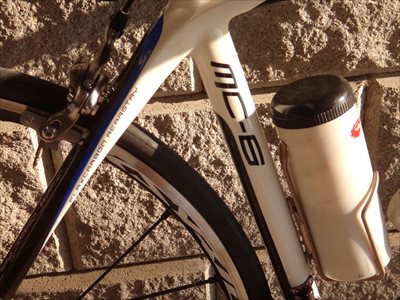

    「フランドルのライオン」ことベルギーの名車・ムセウです。








    このロードレーサーのオーナーさんは、現在ムセウに付いているコンポを新しいクロモリフレームに移植し、ムセウにはシマノコンポを取り付けたい、といったご希望。

    ちなみにクロモリフレームは半年ほど先になりそうです。



    ムセウから取り外したコンポはカンパのケンタウル。フレームとともに、いい感じに使い込まれています。聞けばプロがレースで使用していたものとのこと。

    クランクはウルトラトルクという方式、カンパは初めて触るので新しい発見がたくさんあります。

    左右のクランクはBB中央で結合される方式です。ベアリングはクランク軸に圧入されていて、クランクと一緒にくっついてきます。

    この後のパワートルクという方式は、シマノのホローテックの様にアクスルは右クランクと一体です。でもベアリングは右がアクスルに、左はBBに圧入されているようです。



    ムセウのBBハンガーはBB30という規格で作られていました。カンパもシマノも30mmアクスルのクランクは作っていません(カンパは2014年に出すようですが)。



    このハンガーにクランクを付けるために、BBベアリングを受けるBBカップが圧入されていました。接着剤が使われているようで、木を当てて叩いてみたところビクともしませんでした。普通はおそらく小判型の抜き取り冶具を入れて叩きだすのでしょうが、それは持っていません。

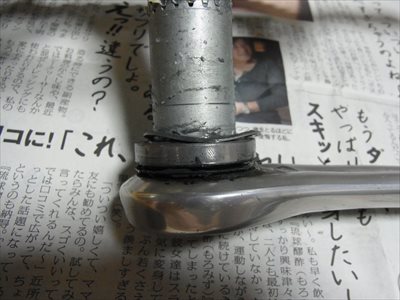

    ヘッドワンポンチ(タコさんウインナー)で試したところ、若干小さくて掛からない。そこでタコさんの脚の方から丸棒を突っ込んで、脚を広げるようにしたら掛かりました。その状態で叩いたら動きました。様子を見ながら均等に叩き、やがてポロリと取れました。

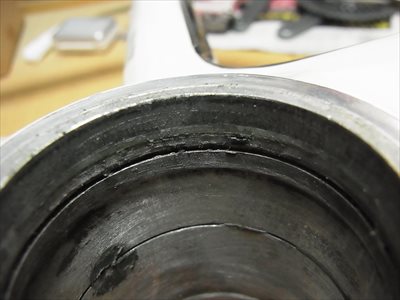

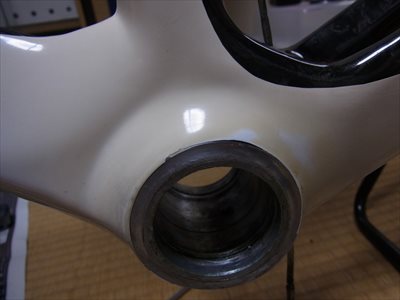

    思った通りで、ここには接着剤が使われていました。BB30の留め輪の溝も接着剤で埋まっていました。

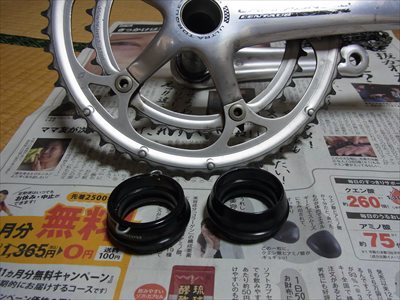

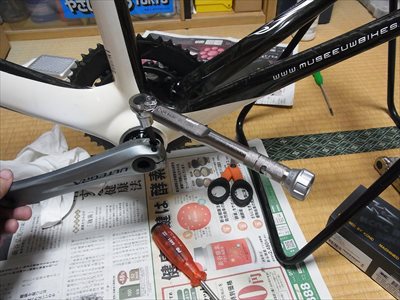

    クランクの下の黒い部品がBB30用のカップ。右側のカップ(写真では向かって左)にはベアリングの抜け止めピン(針金のようなもの)がある









    左クランク ベアリングの上に波ワッシャーがある。これでBB幅の誤差を吸収しているようだ









    BBの中ほどに切れ目が入っている。一体モノではないのかもしれない。オーナーはカチカチ音に悩まされていたがここに原因があるのかもしれない

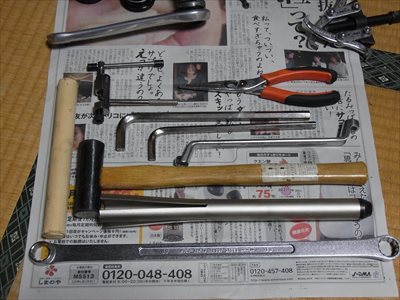

    クランク・BBをバラすのに使った道具たち

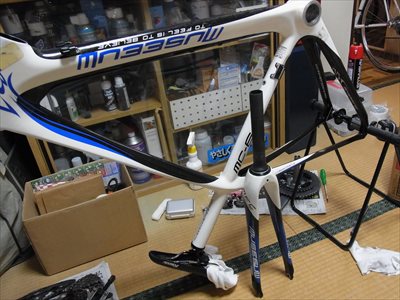

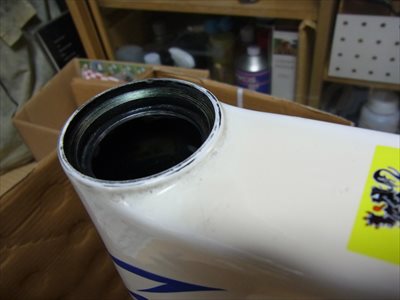

    ヘッド回りも見てほしいという要望があったのでフロントフォークを抜きます。一般的なアヘッド構造、テーパーヘッドチューブでベアリングは上が1-1/8”、下が1-1/2”かな。測ってないので正確には分かりません。ともかく異径です。

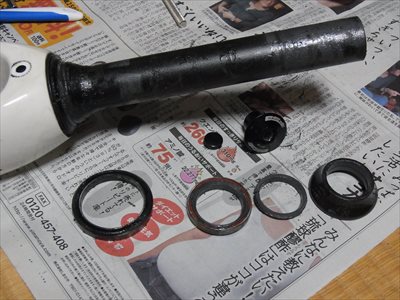

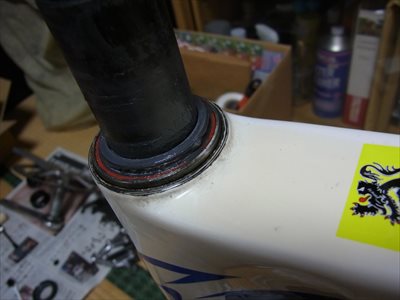

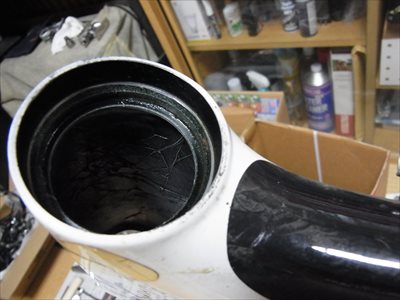

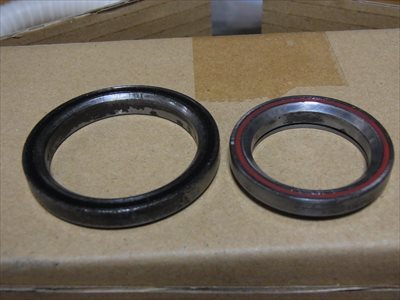

    グリス切れなどはありませんでした。ベアリング、特に下側は錆がありましたが、当たり面(テーパー部)はきれいだったので、固着などの問題は無いと判断しました。ベアリングはシールドタイプだったので(ゴムシール)表面を拭くだけに留めました。

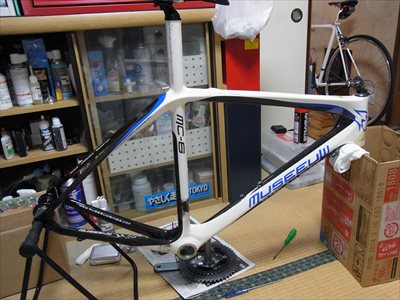

    前後のディレーラー、ワイヤー、ボトルケージなどを取り去ってフレームを掃除します。オーナーさんはズボラな性格らしく、掃除のしがいがありました。

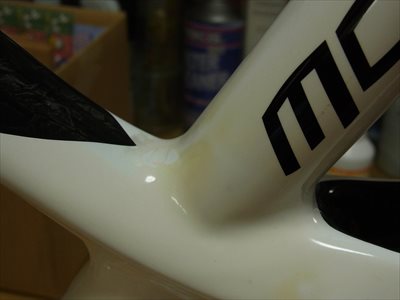

    白い塗装部分の黄ばみが目立つので何とかならないかと言われましたが、取り返しのつかないことになるかもしれないので手を付けませんでした。白塗装の変色というより、いちばん表面のクリアー層の劣化だと思います。













    掃除の後にコーティング処理をしましたが、新品にはなりませんでした。







    畳の上というのが素人臭くていいでしょう?







    リアメカハンガーの取り付けねじが緩んでいました。六角穴が小さいので舐めないように増し締めします。普段見過ごしがちなところですが、小さいねじでねじ長も短いので時たま見てやってください。

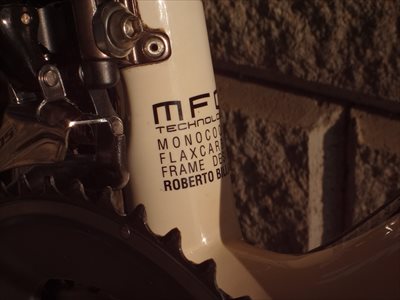

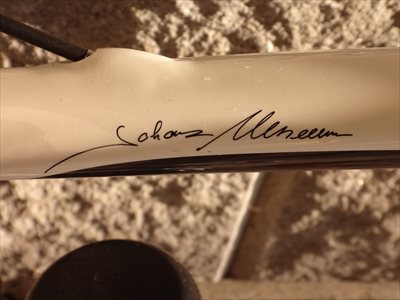

    硬そうなフレームですが、シートステイとフロントフォークにはカーボンのほかに亜麻(アマ=Flax:麻とは違う、亜麻色の亜麻)を使っていて、ベルギーの石畳でも走れるように、しなやかな乗り心地だそうです。私には分かりませんが。

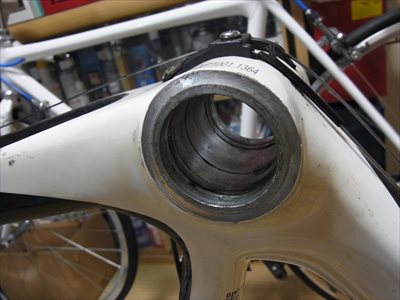

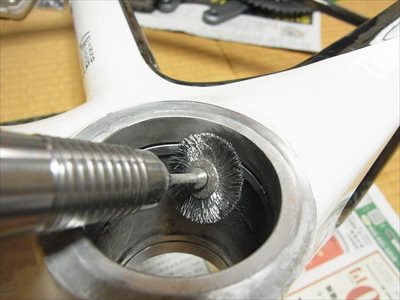

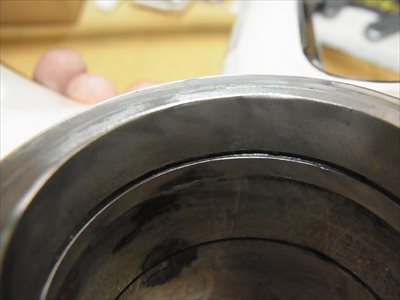

    掃除が終わればパーツの取り付けですが、その前にBBの前処理が必要です。カンパ用のBBカップを取り外した後には接着剤が残っています。今回ここに入れるのはシマノ・ホローテックⅡ用のBBです。今度のBBは、圧入でなく、BBの真ん中でねじ固定するタイプ。本来の圧入部分とは、2条の細いOリングで接するようになっています。その面の接着剤の残骸をワイヤーブラシで取り除きました。

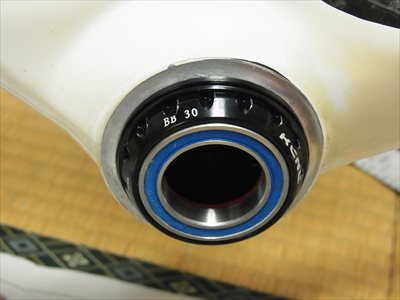

    接着剤除去後、止め輪の溝は今回使わないのでそのまま

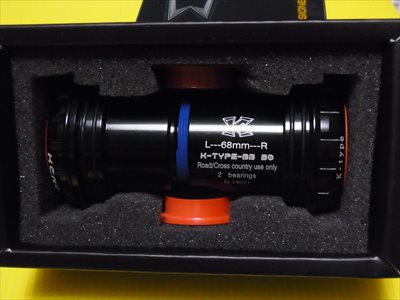

    これがBB30にホローテックⅡを取り付けるアダプタ(BB)

    中央の青色はねじの緩み止め、赤いパーツはアクスルのシム(予備2個)

    圧入ではないので、グリスアップして取り付けます。左側には2mmのスペーサーが入っています。これを抜くと70mm幅のBBハンガーにも対応できる?BB30は68mm幅しか存在しない筈だけど。不思議です。


















    あとは普通に組むだけでした

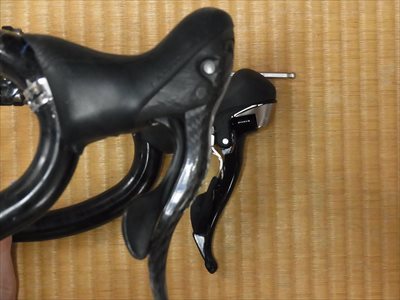

    ポジションを変えないように右レバーを残して、まずは左を105に交換

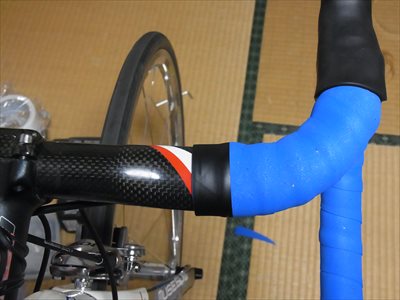

    バーテープはハンドルのロゴが見えるように短めに(最初はロゴが隠れるまで巻いてあった)

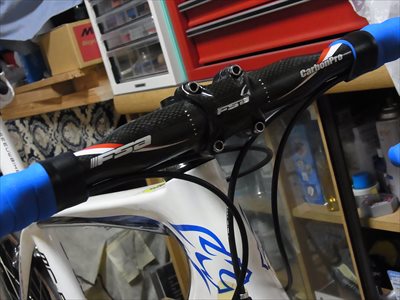

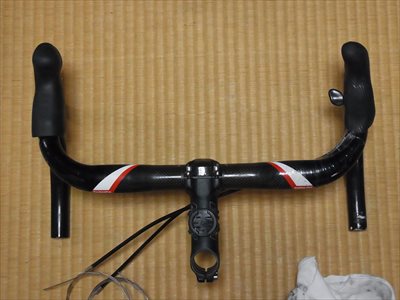

    カーボンハンドルです





    (ナイショですが、本当はなんちゃってカーボン)

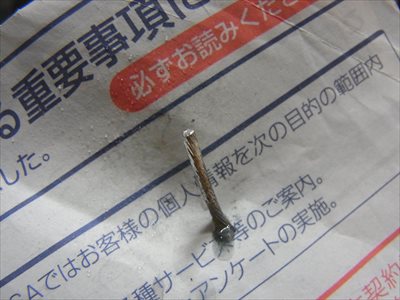

    ワイヤー先端ははんだ処理

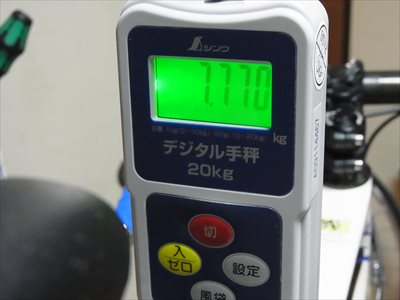

    7.77kgは手持ちのホイール時なので、参考記録です

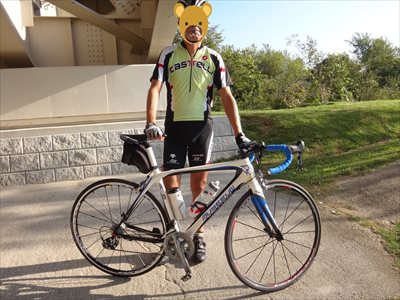

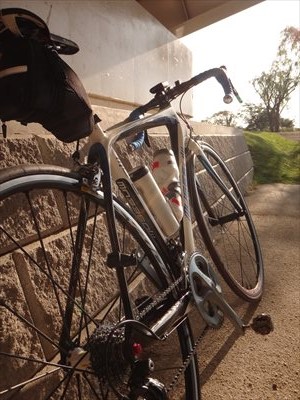

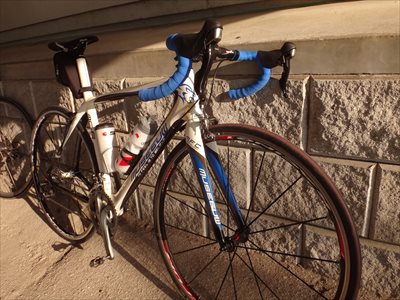

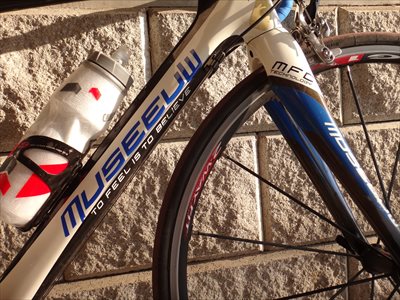

    カンパ・ケンタウル仕様から、シマノ仕様になりました



    レバー:ST-5700

    フロントメカ:FD-5700-F

    リアメカ:RD-5700-SS

    クランク:FC-6750

    ブレーキ:RB-5600



    日曜日に預かって、翌週の日曜日に引き渡すことが出来ました。



    オーナーさんにとって初シマノ、喜んでいただけますでしょうか?

































    おしまい
